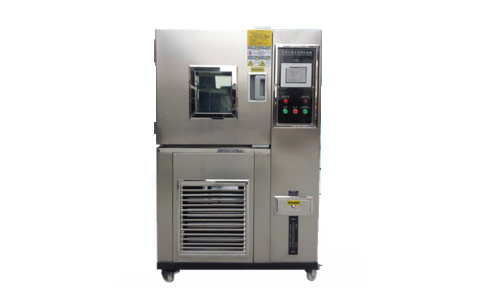

關于恒溫恒濕試驗箱的組成部分
2018-05-18
1.傳感器
傳感器主要是溫度和濕度傳感器。溫度傳感器應用較多的是鉑電組和熱電偶。濕度的測量辦法有兩種：干濕球溫度計法和固態電子式傳感器直接測量法。由于干濕球法測量精度不高，如今的恒溫恒濕箱正逐漸的以固態傳感器替代干濕球來停止濕度的測量。2.加熱器
恒溫恒濕箱的加熱系統相對制冷系統而言。它主要有大功率電阻絲組成，由于試驗箱請求的升溫速率較大，因而試驗箱的加熱系統功率都比擬大，而且在試驗箱的底板也設有加熱器。3.控制器
控制系統是綜合試驗箱的中心，它決定了試驗箱的升溫速率，精度等重要指標。如今試驗箱的控制器大都采用PID控制，也有少局部采用PID與含糊控制相組合的控制方式。由于控制系統根本上屬于軟件的范疇，而且此局部在運用過程中，普通不會呈現問題。4.送風循環系統
空氣循環系統正常狀況下由離心式風扇和驅動其運轉的電機構成。它提供了試驗箱內空氣的循環。5.制冷系統
制冷系統是綜合實驗箱的關鍵局部之一。普通來說，制冷方式都是機械制冷以及輔助液氮制冷，機械制冷采用蒸汽緊縮式制冷，它們主要由緊縮機，冷凝器，節流機構和蒸發器組成。假如實驗的溫度低溫要到達-55℃，單級制冷難以滿足請求，因而試驗箱的制冷方式普通采用復疊式制冷。恒溫恒濕箱的制冷系統由兩部組成，分別稱為高溫局部和低溫局部，每一局部是一個相對獨立的制冷系統。高溫局部中制冷劑的蒸發吸收來自低溫局部的制冷劑的熱量而汽化;低溫局部制冷劑的蒸發則從被冷卻的對象(實驗箱內的空氣)吸熱以獲取冷量。高溫局部和低溫局部之間是用一個蒸發冷凝器聯絡起來，它既是高溫局部的冷凝器，也是低溫局部的冷凝器。6.濕度系統
溫度系統分為加濕和除濕兩個子系統。加濕方式普通采用蒸汽加濕法，行將低壓蒸汽直接注入實驗空間加濕。這種加濕辦法加濕才能，速度快，加濕控制靈活，特別在降溫時容易完成強迫加濕。
